В общем, почему бы не сравнить? :-) Тем более, что на форумах не утихают споры о том, какая же микросхема
играет лучше. Да, звучание усилителей немного отличается, но выбрать "победителя" на слух очень сложно :-).
Схемы включения:   TDA7294
  LM3886
Результаты инструментальных измерений довольно интересны. Тест "по быстрому" сделан в RMAA v5.5. Усилители работали
на активную нагрузку - два 10-ти ваттных резистора по 8.2Ом параллельно. Мощность на выходе около 5Вт. Сигнал на
вход звуковой карты подан через аттенюатор.
Все измерения относятся к конкретной реализации усилителей, и делать окончательные выводы о качестве микросхем
нужно с оговоркой. По параметрам LM3886 у меня получилась не лучшей, но, как я позднее выяснил, измерения были не
очень корректные. С помощью резистора небольшого номинала (20Ом) я разорвал земляную петлю, образованную измерительным
кабелем (звуковая карта - усилитель - нагрузка - делитель напряжения - звуковая карта) и ситуацию удалось исправить.
К сожалению, новых сравнительных измерения я провести не смогу...усилителя на TDA7294 у меня уже нет (продал).
Тест | TDA7294 | LM3886 | SB PCI128 |
  Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:  |
+0.16, -0.17 | +0.20, -1.84 | +0.10, -0.15 |
  Уровень шума, дБ (А):  |
-87.5 | -83.9 | -87.5 |
  Динамический диапазон, дБ (А):  |
84.4 | 82.9 | 87.3 |
  Гармонические искажения, %:  |
0.0059 | 0.0050 | 0.0053 |
  Интермодуляционные искажения, %:  |
0.028 | 0.044 | 0.027 |
Выжимки по тесту RMAA:
У усилителя на LM3886 чуть придавлена  [АЧХ]  на самых "верхах".

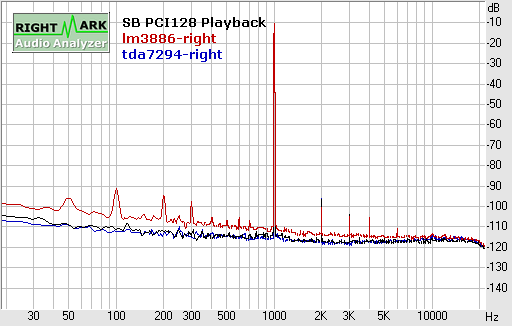

Гармонические  [искажения]  меньше, чем у источника - звуковой карты.
Вторая гармоника каким-то образом придавлена, а спектр обогатился 4-й и 6-й гармониками.
Усилитель получился самым  [шумным]  в тесте.
Помехи от сетевого блока питания и  [интермодуляции]  не радуют.
Количество и уровень  [интермодуляционных составляющих]  больше.
Попробую решить проблему с помехами от блока питания разделением "земель", как у TDA7294 с помощью резистора. При замыкании этого резистора
помехи от блока питания имеют место быть.
Еще кое-какие измерения были сделаны с помощью программ SpetraRTA и TrueRTA.

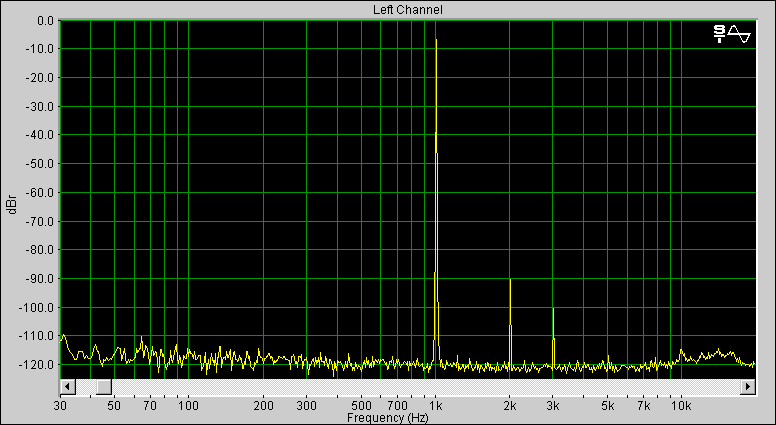

Базовый коэффициент гармоник, синусоида с частотой 1кГц:
  Звуковая карта
  TDA7294
  LM3886
Уровень шума на выходе в отсутствие сигнала на входе:
  TDA7294
  LM3886
Интермодуляция 60Гц и 7кГц (4:1):
  Звуковая карта
  TDA7294
  LM3886
Интермодуляция 250Гц и 8020Гц (4:1):
  Звуковая карта
  TDA7294
  LM3886
Интермодуляция 14кГц и 15кГц (1:1):
  Звуковая карта
  TDA7294
  LM3886

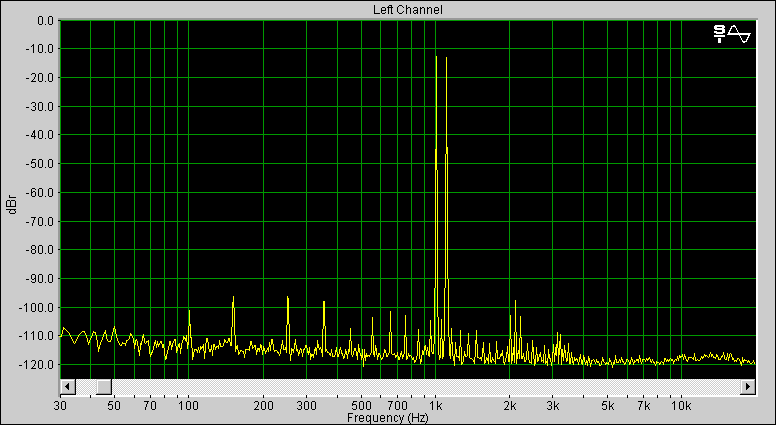

Кроссмодуляция с блоком питания 1000Гц и 1100Гц (1:1):
  Звуковая карта
  TDA7294
  LM3886
Вот что случилось, когда в усилителе на TDA7294 я замкнул резистор, соединяющий сигнальную и силовую земли:
  TDA7294, общая силовая и сигнальная земля
Картина меня впечатлила :-). С резистором на выходе усилителя появляется постоянное напряжение около 50мВ.
Это недоработка, но исправить можно.
Теперь о форме сигналов и фронтах импульсов.
Меандр с частотой 1кГц:
  Звуковая карта
  TDA7294
  LM3886
Меандр с частотой 100Гц:
  Звуковая карта
  TDA7294
  LM3886
Меандр с частотой 10Гц:
  Звуковая карта
  TDA7294
  LM3886
Усилитель на LM3886 немного звенит.
Выводы по текущему состоянию можно сделать следующие: TDA2794 лучше повторяет форму импульса, повторяет спектр
гармоник источника (надеюсь, не привносит много от себя), по шумовым характеристикам неплох. LM3886 с буферным
каскадом и интегратором не лидер по измерениям, но звучит хорошо.
Буду дорабатывать разводку земли, попробую другие операционники в буфере и интеграторе.
Ivanuch.
|
